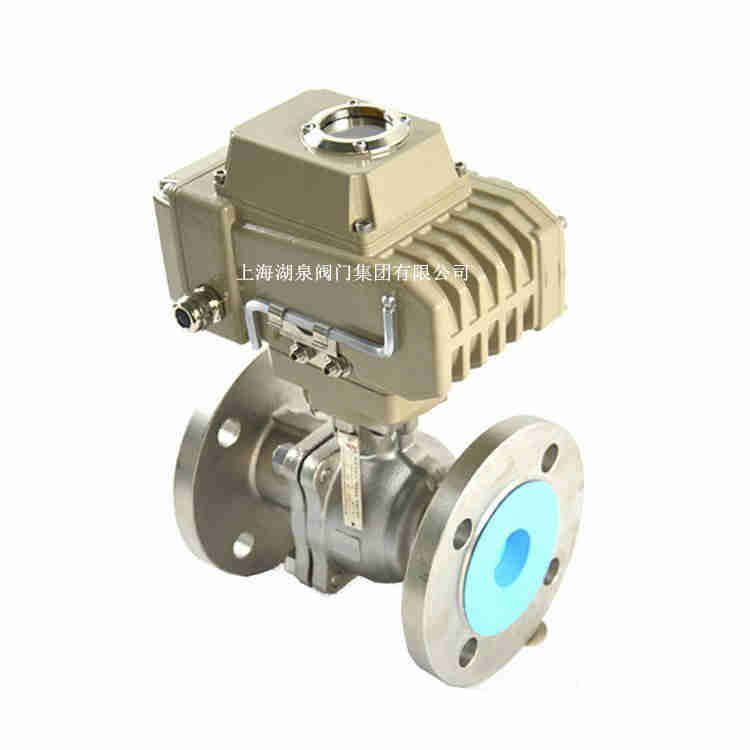

談談智能調節電動球閥有什么優點功能
[ 2022-07-21 ]
智能調節型電動球閥品牌供應商,茸閥流體控制為您提供電動球閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。智能調節型電動球閥符合相關制造標準、歡迎來電咨詢、采購!... 閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。
智能調節型電動球閥產品主要技術參數

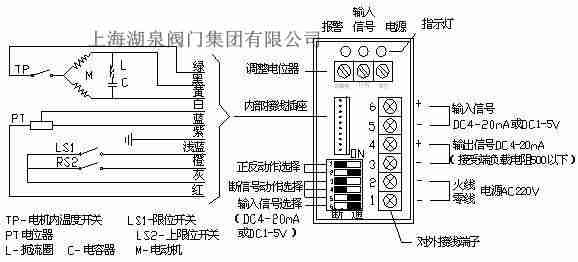

上海湖泉閥門集團有限公司智能調節型電動球閥電動執行器可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。智能調節電動球閥產品采用的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵觯瑒幼鲿r間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。該產品閥廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業控制系數。一種智能電動調節球閥,其包括智能電動執行器、調節器、電機、填料器、填料壓板、上密封圈等,調節器安裝在智能電動執行器的上側,智能電動執行器與填料器相連,填料器位于調節器的下側,填料器位于電機的左側,電機與智能電動執行器相連,電機位于調節器的下側,智能電動執行器與填料壓板相連等。本實用新型能夠提高工作效率,性能可靠,功能強大,流通能力大。
| 電源電壓 | AC220/380V，50/60Hz |
| 輸入信號 | 4～20mADC 1-5VDC、 220VAC開關接點信號 |
| 輸出信號 | 4～20mADC，負載電阻：≤500Ω |
| 分 辨 率 | 高于1/200 |
| 死 區 | 0.4～1.2%可調 |
| 信號隔離 | 輸入信號，輸出信號，電源三隔離 |
| 故障狀態 | 可設定為0-100%全行程任意位置 |
| 工作溫度 | -10～55℃ |
| 相對濕度 | ≤90%（不凝結） |
| 位置轉換精度 | ±0.5% |
| 絕緣電阻 | ≥100MΩ(500VDC.) |
| 絕緣強度 | 2000VAC，1分鐘（輸入對輸出對電源對地） |
智能調節型電動球閥產品主要技術參數
|
公稱通徑DN |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
流量系數（Kv） |
20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 |
|
可調動作范圍 |
0-90o | |||||||||||||
|
允許壓差△P |
小于公稱壓力(1.6MPa) | |||||||||||||
|
泄漏量Q |
按AP1598標準測試 無泄漏 | |||||||||||||
|
環境溫度℃ |
-20~60℃ | |||||||||||||
|
基本誤差 |
±2.5% | |||||||||||||
|
回差 |
±2.5% | |||||||||||||
|
死區 |
1% | |||||||||||||
|
可調范圍 |
250：1 | 350：1 | ||||||||||||
| 配用執行機構 | PSQ101, 381RSA-05DTR-05 | DTR-10 PSQ201, DTR-20381RSC-30 | DTR-40381RSC-50 | PSQ701DTR-60 | ||||||||||
| 公稱通徑DN | L | D | H | L1 | D1 | b | Z-Ød | H1 | L2 |
| 壓力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | ||||
| 15 | 130/130/130 | 95 | 275 | 157 | 65 | 14/16/16 | 4-14 | 48 | 208 |
| 20 | 140/140/140 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 | 208 |
| 25 | 150/150/150 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 | 208 |
| 32 | 165/165/180 | 135 | 384 | 208 | 100 | 16/18/18 | 4-18 | 68 | 208 |
| 40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/18/18 | 4-18 | 73 | 208 |
| 50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 | 208 |
| 65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 | 256 |
| 80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 | 256 |
| 100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 | 256 |
| 125 | 320/320/400 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 | 256 |
| 150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 | 256 |
| 200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 | 256 |
| 250 | 630 750 | 405 470 | 545 | 380 | |||||
| 300 | 750 870 | 460 530 | 580 | 380 |
| 型 號 | 公稱通徑DN（mm） | 壓力PN（MPa） | 溫度 | 適用介質 | 閥體材料 | 主要結構尺寸 | 電裝型號 | 電機功率（kw） | 公稱轉矩（Nm） | 重量（Kg） | ||||
| Q941F~16C | L | H | D | D1 | Z~фd | |||||||||
| 50 | 1.6 | ≤150 | 水、油品 | 碳鋼 | 200 | 374 | 160 | 125 | 4～18 | Q10 | 0.06 | 100 | ||
| 65 | 220 | 459 | 180 | 145 | Q15 | 0.09 | 150 | |||||||
| 80 | 250 | 459 | 195 | 160 | Q20 | 0.09 | 200 | |||||||
| 200 | 280 | 465 | 215 | 180 | 8～18 | Q30 | 0.12 | 300 | ||||||
| 125 | 320 | 571 | 245 | 210 | Q30 | 0.12 | 300 | |||||||
| 150 | 360 | 849 | 280 | 240 | 8～23 | Q60 | 0.18 | 600 | ||||||
| 200 | 400 | 895 | 335 | 295 | 12~23 | Q120 | 0.37 | 1200 | ||||||
| Q941F~16R | 50 | 1.6 | ≤150 | 醋酸類 | 鉻鎳鉬鈦鋼 | 200 | 374 | 160 | 125 | 4～18 | Q10 | 0.06 | 100 | |
| 65 | 220 | 459 | 180 | 145 | Q15 | 0.09 | 150 | |||||||
| 80 | 250 | 459 | 195 | 160 | 8～18 | Q20 | 0.09 | 200 | ||||||
| 100 | 280 | 465 | 215 | 180 | Q30 | 0.12 | 300 | |||||||
| 125 | 320 | 571 | 245 | 210 | Q30 | 0.12 | 300 | |||||||
| 150 | 360 | 849 | 280 | 240 | 8～23 | Q60 | 0.18 | 600 | ||||||
| 200 | 400 | 895 | 335 | 295 | 12~23 | Q120 | 0.37 | 1200 | ||||||
| Q941F~16P | 50 | 1.6 | ≤150 | 醋酸類 | 鉻鎳鈦鋼 | 200 | 374 | 160 | 125 | 4～18 | Q10 | 0.06 | 100 | |
| 65 | 220 | 459 | 180 | 145 | Q15 | 0.09 | 150 | |||||||
| 80 | 250 | 459 | 195 | 160 | 8～18 | Q20 | 0.09 | 200 | ||||||
| 200 | 280 | 465 | 215 | 180 | Q30 | 0.12 | 300 | |||||||
| 125 | 320 | 571 | 245 | 210 | Q30 | 0.12 | 300 | |||||||
| 150 | 360 | 849 | 280 | 240 | 8～23 | Q60 | 0.18 | 600 | ||||||
| 200 | 400 | 895 | 335 | 295 | 12~23 | Q120 | 0.37 | 1200 | ||||||
| Q941F~25CPR | 50 | 2.5 | ≤150 | C型水、油品R型醋酸類、P型硝酸類 | C型碳鋼、R型鉻鎳鉬鈦鋼、P型鉻鎳鈦鋼 | 200 | 374 | 160 | 125 | 4～18 | Q10 | 0.06 | 100 | |
| 65 | 220 | 459 | 180 | 145 | 8～18 | Q15 | 0.09 | 150 | ||||||
| 80 | 250 | 459 | 195 | 160 | Q20 | 0.09 | 200 | |||||||
| 200 | 280 | 465 | 215 | 190 | 8～23 | Q30 | 0.12 | 300 | ||||||
| 125 | 320 | 815 | 245 | 220 | 8～25 | Q60 | 0.18 | 600 | ||||||
| 150 | 360 | 849 | 280 | 250 | Q60 | 0.18 | 600 | |||||||
| 200 | 400 | 895 | 335 | 250 | Q120 | 0.37 | 1200 | |||||||
上海湖泉閥門集團有限公司智能調節型電動球閥電動執行器可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。智能調節電動球閥產品采用的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵觯瑒幼鲿r間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。該產品閥廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業控制系數。一種智能電動調節球閥,其包括智能電動執行器、調節器、電機、填料器、填料壓板、上密封圈等,調節器安裝在智能電動執行器的上側,智能電動執行器與填料器相連,填料器位于調節器的下側,填料器位于電機的左側,電機與智能電動執行器相連,電機位于調節器的下側,智能電動執行器與填料壓板相連等。本實用新型能夠提高工作效率,性能可靠,功能強大,流通能力大。
