產品名稱：DKZ/ZKZ直行程電動執行器（直行程電動執行機構）[ 2013-09-10 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用。它以220V電源為動力，接受統一的標準信號 4-20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移，自動地操縱調節閥或其它終端機構等完成自動調節任務，或者配用電動操作器實行手動遙 控。廣泛地用于發電廠、鋼鐵、石油、化工、輕工等工業部門的調節系統中。
該儀表具有連續調節、手動遙控、就地手操三種控制方式。使用DKZ型直行程電動執行機構的自動調節系統需配用ZPE-2030型伺服放大器、DFD-1000型電動操作器后才可實現自動調節系統手動自動無擾動切換。
產品技術參數：
DKZ/ZKZ直行程電動執行器（直行程電動執行機構）主要技術參數 項目名稱 DKZ標準型(不帶H) DKZ戶外型(帶H) 控制機構 輸入信號 無 反饋信號 0—10mAdc 4—20mAdc 死區 0．4％—3％ 0．4％—3％ 基本誤差 ±2．5％ ±2．5％ 回差 ≤1．5％ ≤1．5％ 限位 開側/閉側 開側/閉側 開度檢測 精密導電塑料電位器 精密導電塑料電位器 動力 動力 220V/50Hz 220V/50Hz 驅動電機 伺服電機 伺服電機 附屬機構 加熱器 選擇件 選擇件 手動機構 手輪 手輪 安裝條件 環境溫度 無加熱器—25℃～+70℃ 無加熱器—25℃～+70℃ 相對濕度 <95％ <95％ 環境氣體 無腐蝕性氣體 無腐蝕性氣體 接線口 十四線插頭 接線柱 防護等級 IP65 產品型號規格：
DKZ/ZKZ直行程電動執行器（直行程電動執行機構）型號規格 型號 額定負載(N) 額定行程 (mm) 全行程時間 (S) 額定電流(A) 質量(Kg) DKZ-310(H) 4000 10 8 0.65 50 16 125 25 20 30 24 DKZ-410(H) 6400 18 16 0.65 50 30 24 40 32 60 50 DKZ-510(H) 16000 30 16 1.5 95 50 30 60 40 100 60 DKZ-610(H) 25000 30 16 2.5 110 50 30 60 40 100 60 安裝尺寸：
外部接線：
產品訂貨須知：
一、①直行程電動執行器產品名稱與型號②直行程電動執行器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的直行程電動執行器型號，請按直行程電動執行器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.tabk.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

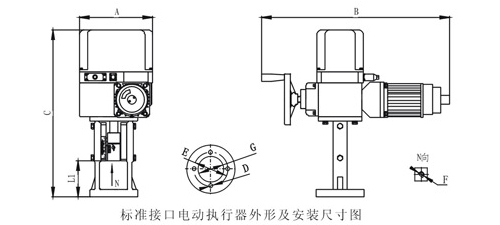

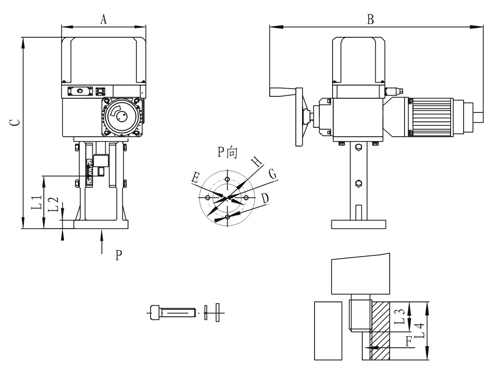

產品外形及連接尺寸：
DKZ/ZKZ直行程電動執行器（直行程電動執行機構）主要外形及結構尺寸 型號 長X寬X高 閥桿連接螺孔F 法蘭連接孔距E 法蘭連接孔距E 法蘭吻合內徑G 公稱通徑 連接頭至法蘭底端 AXBXC Dg 行程 L DKZ310 230X460X490
M8
Φ80
2一Φ11
Φ60 25、32 10 85.5 —— 16 79.5 40、50 25 70.5 DKZ410 230X530X540 M12X1.25 Φ105 4一Φ11 Φ80 65、80、100 40 107 230X460X575 M16X1.5 Φ118 4一Φll Φ95 125、150 60 112 DKZ510 260X630X625 M16X1.5 Φ118 4一Φll Φ95 200 60 113 260X630X645 M20X1.5 Φ130 4一Φ18 Φ100 300、250 100 93 DKZ610 260X720X625 M16X1.5 Φ118 4一Φ1l Φ95 400、500 60 113 260X720X645 M20X1.5 Φ130 4一Φ18 Φ100 500、600 100 93
