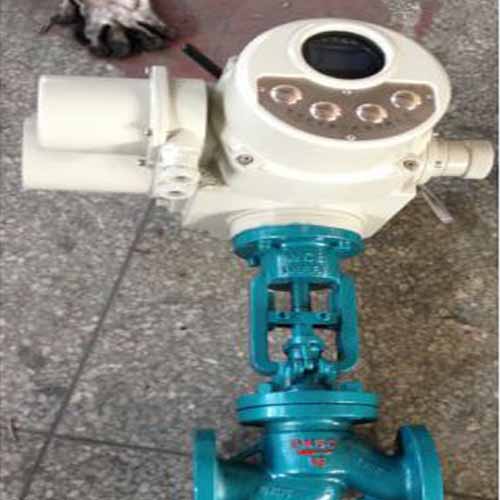

產品名稱：DKJ941T電動真空截止閥[ 2015-05-21 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、DKJ941T-10C-DN65電動真空截止閥產品介紹：

      DKJ941H法蘭連接電動真空截止閥，該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。

二、DKJ941T電動真空截止閥的特點：

　　1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

　　2、開閉較省力。

　　3、介質流向不受限制 , 不擾流、不降低壓力。

　　4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

　　閘閥的缺點如下：

　　1、密封面之間易引起沖蝕和擦傷，維修比較困難。

　　2、外形尺寸較大，開啟需要一定的空間，開閉時間長。

　　3、結構較復雜。

三、DKJ941T電動真空截止閥工作原理：

A、開啟過程

1、在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

B、關閉過程

1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90°。

3 、快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。

  4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

四、DKJ941T電動真空截止閥設計與制造標準　　

●設計與制造：GB/T12234、API600

●法蘭尺寸：JB/T79/GB/T9113

●壓力溫度：ANSI/B16.34 、GBT9131

●結構長度：GB/T12221GB/T15188.1

●對焊連接尺寸：ANSI B16.25 、GB/T12224

●檢驗與試驗：JB/T9092 、GB/T13927

五、DKJ941T電動真空截止閥的安裝與維護應注意以下事項：

　手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

　雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部）。

　帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力）。

　帶傳動機構的閘閥，按產品使用說明書的規定安裝。

　如果閥門經常開關使用 , 每月至少潤滑一次。

六、DKJ941T電動真空截止閥用途：

       真空截止閥適用于公稱壓力PN4.0～10.0Mpa，工作溫度≤200℃的火力電站回水冷凝系統管道上，切斷或接通中的介質。適用介質為：水、蒸汽等。密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。結構簡單、緊湊、檢修方便，使用壽命長。閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
